SMART200移位循环指令

cjhsf2019

S7-200 SMART移位指令分为左、右移位、循环左、右移位及寄存器移位指令三大类。前两类移位指令按移位数据的长度又分字节型、字型、双字型3种。

下图所示为移位指令梯形图：

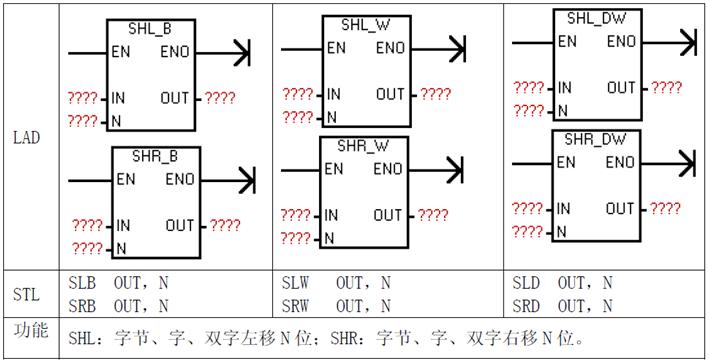

图1. 移位指令：

如下为一个移位和循环移位实例：

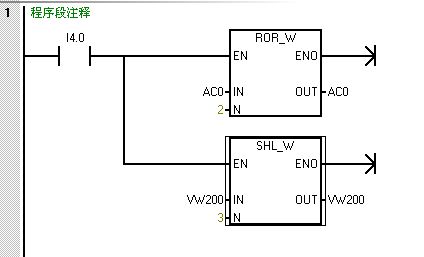

图2.移位和循环移位程序图

其中：

• I4.0上升沿触发
• FOR_W为字循环右移
• SHL_W为字左移


其移位和循环移位的过程可由下图进一步说明：

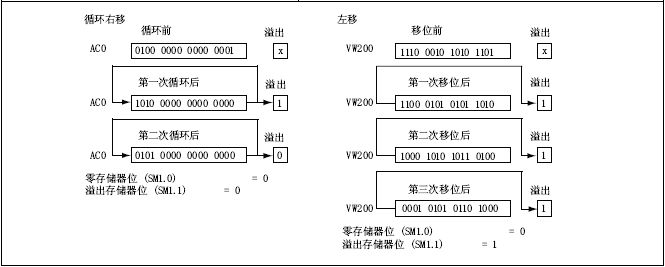

图3.移位和循环移位过程说明图
