应用举例 假设在旋转机械上有单相增量编码器作为反馈，接入到S7-1200 CPU,要求在计数25个脉冲时，计数器复位，置位 M0.5，并设定新预置值为50个脉冲，当计满50个脉冲后复位M0.5，并将预置值再设为25，周而复始执行此功能。
针对此应用，选择CPU 1214C，高速计数器为：HSC1。模式为：单相计数，内部方向控制，无外部复位。据此，脉冲输入应接入I0.0，使用HSC1的预置值中断（CV=RV）功能实现此应用。
组态步骤：
先在设备与组态中，选择CPU，单击属性，激活高速计数器，并设置相关参数。此步骤必须事先执行，1200的高速计数器功能必须要先在硬件组态中激活，才能进行下面的步骤。添加硬件中断块，关联相对应的高速计数器所产生的预置值中断，在中断块中添加高速计数器指令块，编写修改预置值程序，设置复位计数器等参数。将程序下载，执行功能。 硬件组态选中CPU如图1．所示。
图1．选中CPU 图2．所示为选择属性打开组态界面
图2．选择属性打开组态界面
激活高速计数功能如图３．
 图3．激活高速计数功能
计数类型，计数方向组态如图４．所示
图4． 计数类型，计数方向

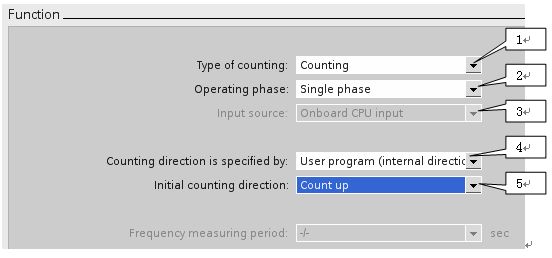

1 此处计数类型分为3种，Axis of motion(运动轴)，Frequency（频率测量），Counting(计数)。这里选择Counting
2 模式分为4种：Single phase(单相), Two phase（双相）, AB Quadrature 1X（A/B相正交1倍速）, AB Quadrature 4X（A/B相正交4倍速）。这里择Single phase
3 输入源，这里使用的为CPU集成输入点。
4 计数方向选择，这里选用User program (internal direction control)（内部方向控制）
5初始计数方向。这里选择Count up（向上计数）
初始值及复位组态如图5．
图5．初始值及复位组态
预置值中断组态如图6．
图6． 预置值中断组态

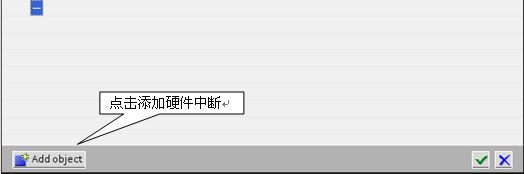

图7． 添加硬件中断
组态添加的硬件中断，如图8．

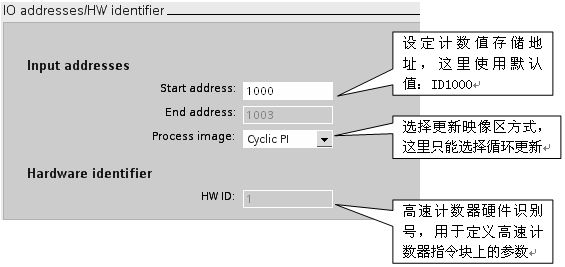

图8． 组态添加的硬件中断 图9．地址分配与硬件识别号
至此硬件组态部分已经完成，下面进行程序编写 程序编写将高速计数指令块添加到硬件中断中
图10. 打开硬件中断块
图11． 添加高速计数器
图12． 定义高速计数器背景数据块 程序视图如图13．
图13. 程序视图
1 这里就是图9中系统指定的高速计数器硬件识别号，这里填1

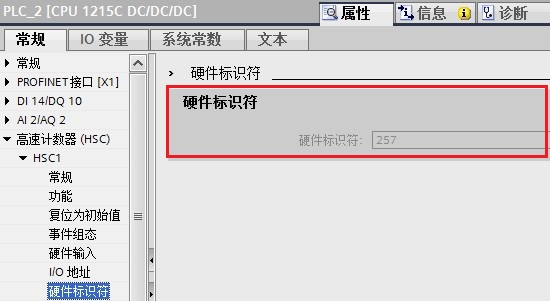

 注意：应根据CPU属性里的硬件标识符设置该值， 如硬件标识符为257， 应将指令输入的 HSC 值从 1 改为 257，如下图 14 所示：图 14. 硬件标识符
2 1为使能更新初值
3 1为使能更新预置值
4 新的初始值
5 新的预置值
至此程序编制部分完成，将完成的组态与程序下载到CPU后即可执行，当前的计数值可在ID1000中读出 ，关于高速计数器指令块，若不需要修改硬件组态中的参数，可不需要调用，系统仍然可以计数。
|
