S7-200 SMART 指令提供了下述三种类型的计数器。

• CTU：增计数器。
• CTD：减计数器 。
• CTUD：增/减计数器 。

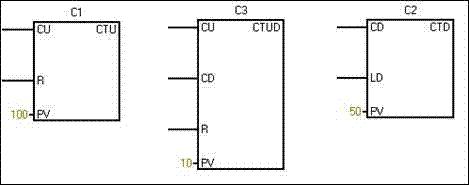

计数器指令的梯形图格式如下图所示。

图1.计数器指令

• CU：增计数信号输入端；
• CD：减计数信号输入端；
• PV：预置值；
• LD：装载预置值；
• R：复位输入；


计数器指令的有效操作数如下表所示：

表1.计数器指令接收操作数

输入/输出	数据类型	操作数
Cxx	WORD	常数（C0 到 C255）
CU，CD，LD，R	BOOL	I、Q、V、M、SM、S、T、C、L、逻辑流
PV	INT	IW、QW、VW、MW、SMW、SW、LW、T、C、AC、AIW、 *VD、*LD、*AC、常数

注意：当子程序在同一周期内被多次调用时，不能使用上升沿、下降沿、定时器和计数器。

注意：由于每个计数器有一个当前值，因此请勿将同一计数器编号分配给多个计数器。 （编号相同的加计数器、加/减计数器和减计数器会访问相同的当前值）

计数器按如下表所列的规律工作：

表2.计数器工作规律

类型	操作	计数器位	上电周期/首次扫描
CTU	CU 增加当前值。 直至达到32,767。	当前值 >= 预设值时，计数器位接通	计数器位关断。 当前值可保留
CTD	CD减少当前值。 直至达到0。	当前值 = 0时，计数器位接通	计数器位关断。 当前值可保留
CTUD	CU 增加当前值。CD 减少当前值。 当前值持续增加或减少，直至 计数器复位。	当前值 >= 预设值时，计数器位接通	计数器位关断。 当前值可保留

计数器计数范围为0～32，767。计数器号不能重复使用。计数器有两种寻址类型：Word（字）和Bit（位）。计数器号既可以用来访问计数器当前值，也可以用来表示计数器位的状态。

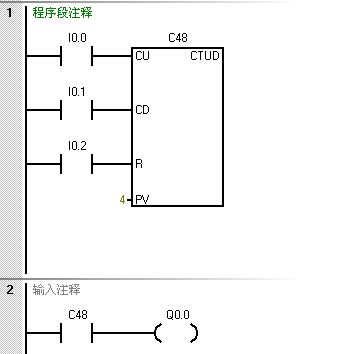

增/减计数器指令举例如下图所示：

图2.增/减计数器指令

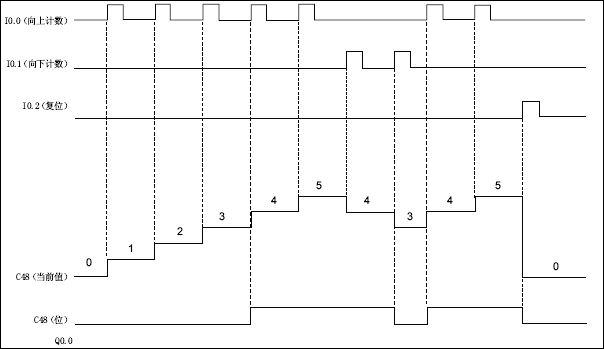

时序图如下所示：

图3.时序图

其中：

• I0.0加计数；
• I0.1减计数；
• I0.2将当前值复位为0；
• 当前值大于等于4时，加/减计数计数器C48 接通 C48 位；
